Для чаго выкарыстоўваецца змяшальным термостатический клапан

У цяперашні час шматлікія ўладальнікі прыватных дамоў і жылых кватэр, для абагрэву свайго жылля і атрымання незалежнага гарачага водазабеспячэння ўсталёўваюць аўтаномныя сістэмы ацяплення з уласным ацяпляльным катлом. Гэта дае магчымасць на працягу ўсяго года падтрымліваць у доме камфортную тэмпературу, да таго ж, бясспрэчным плюсам падобнай схемы з'яўляецца пастаяннае наяўнасць у доме гарачай вады.

Знешні выгляд ЗЬМЯШАЛЬНАГА термостатического рэгулятара.

Кароткі агляд ЗЬМЯШАЛЬНАГА термостатического клапана

Прынцып працы аўтаномнай сістэмы ацяплення заключаецца ў тым, што па замкнёным контуры газавага, вадкаснага або цвёрдапаліўнага катла ацяплення пастаянна цыркулюе рабочая вадкасць, якая пераносіць цяпло ад катла да вадзяным радыятарам, і раўнамерна размяркоўвае яго па ўсім доме. Гэты ж прынцып датычыцца і сістэмы гарачага водазабеспячэння, толькі ў дадзеным выпадку яна працуе не па замкнёнай, а па праточнай схеме, пераносячы разагрэтую ваду ад катла да бытавых сантэхнічным прыборам.

Для таго каб пастаянна падтрымліваць тэмпературу вады, або іншага цепланосбіта ў сістэме на зададзеным узроўні, выкарыстоўваецца аўтаматычнае прылада, якое называецца термостатический змяшальным клапан для ГВС і сістэм аўтаномнага ацяплення.

Схема падлучэння ў сістэму ГВС.

Асноўныя функцыі термостатического клапана

Галоўнае прызначэнне трехходового термостатического ЗЬМЯШАЛЬНАГА прылады заключаецца ў стабільным падтрыманні усталяванай тэмпература рабочай вадкасці (вада, антыфрыз або іншы цепланосбіт) у сістэмах аўтаномнага ацяплення і гарачага водазабеспячэння.

Захаванне гэтай умовы пры мантажы хатніх інжынерных камунікацый сваімі рукамі, дапамагае вырашыць шэраг наступных задач:

  1. Вада ў награвальным контуры ГВС можа разагравацца да тэмпературы +95 ° С, што можа прывесці да апёкаў пры адкрыцці кранаў спажыўцоў, а пры наяўнасці ЗЬМЯШАЛЬНАГА клапана яе тэмпература будзе мець пастаяннае значэнне не вышэй +60 ° С.
  2. Паніжаная тэмпература ў зваротным контуры сістэмы ацяплення можа прывесці да адукацыі кандэнсату, а ўстаноўка трехходового клапана дазваляе павысіць тэмпературу вады ў зваротным трубаправодзе да рэкамендуемага значэння.
  3. Падмешвалі халоднай вады ў тракт гарачага водазабеспячэння непасрэдна перад спажыўцамі, дазваляе эканоміць да 25% паліва або электраэнергіі, якія затрачваюцца на награванне.

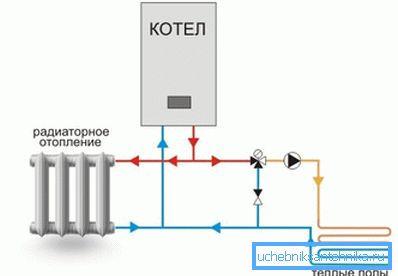

На фота паказана схема падлучэння ў сістэму ацяплення.

Савет! Акрамя асноўнага радыятарнага ацяплення і гарачага водазабеспячэння для бытавых патрэб, падобныя прылады таксама мэтазгодна выкарыстоўваць у хатніх сістэмах цёплага вадзянога падлогі.

Тэхнічныя характарыстыкі

У нармальным рэжыме термостатический размеркавальнік можа безадмоўна працаваць некалькі гадоў, спраўна выконваючы свае функцыі, пры гэтым існуе некалькі мадэляў гэтых прылад, якія адрозніваюцца адзін ад аднаго па сваіх параметрах і тыпу разьбовага злучэння, для падлучэння да вадзяніку контуры ацяплення або водазабеспячэння.

Як абвяшчае інструкцыя па эксплуатацыі, у залежнасці ад канкрэтнай мадэлі, сучасныя троххадовых змешвальныя термостатические клапаны валодаюць наступнымі тэхнічнымі характарыстыкамі:

  1. Корпус прылады вырабляецца з высакаякаснай латуні або бронзы, якая мае хроманікелевай ахоўна-дэкаратыўнае гальванічнае пакрыццё.
  2. Максімальна дапушчальнае ціск у сістэме ацяплення або гарачага водазабеспячэння складае 10 кг / гл ?.
  3. Максімальна дапушчальная тэмпература цепланосбіта складае: для ацяпляльных катлоў - 95 ° С; для сонечных батарэй і водонагревательных гелиостанций - 110 ° С.
  4. Дыяпазон ручной налады тэмпературы рабочай вадкасці, у залежнасці ад канкрэтнай мадэлі можа знаходзіцца ў наступных межах ад 20 да 60 ° С.
  5. Тып разьбовага злучэння, у залежнасці ад мадэлі, можа быць наступных відаў: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
  6. Намінальная прапускная здольнасць у працоўным рэжыме, адпаведна можа складаць ад 1,6 да 2,5 м? / Гадзіна.
Вузел падмешвання халоднай вады ў сантэхнічных шчытку.

Савет! На першы погляд, цана гэтага прылады можа здацца досыць высокай, аднак улічваючы эканомію паліва і спажыванай электраэнергіі, выдаткі на яго набыццё могуць акупіцца на працягу 1-2 гадоў.

Унутраная прылада і прынцып дзеяння

Канструктыўна, термостатический змяшальным клапан ўяўляе сабой літой металічны корпус, выраблены з латуні або бронзы, які мае тры разьбовых адводу для падлучэння да трубаправода. Ўнутры усталяваны тэрмаадчувальных элемент, рухомы шток, і подпружиненный клапан, які можа герметычна прымыкаць да аднаго з двух пасадкаваму сёдлаў.

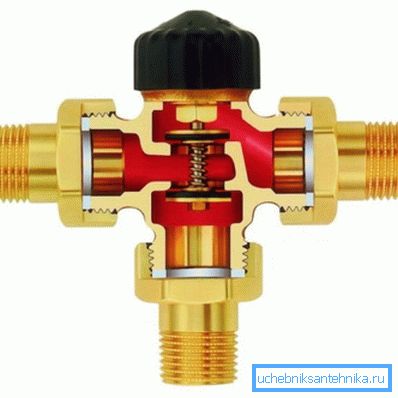

Прылада трехходового клапана ў разрэзе.

Агульны прынцып працы термостатического ЗЬМЯШАЛЬНАГА клапана заключаецца ў тым, што тэрмаадчувальных элемент пад уздзеяннем цяпла павялічваецца ў аб'ёме, і перамяшчае рухомы шток, на якім устаноўлены замыкалы клапан.

  1. Пры паступленні гарачай вады з ніжняга патрубка, яна свабодна паступае ў правы патрубок, пакуль працоўны элемент не разагрэецца да пэўнай тэмпературы.
  2. Пасля награвання тэрмаадчувальных элемента вышэй зададзенай тэмпературы, ён пачынае пашырацца, і перамяшчае клапан ўніз, тым самым перакрываючы падачу гарачай вады з ніжняга патрубка, і адкрываючы падачу халоднай вады з левага патрубка.
  3. Пасля падмешвалі халоднай вады, і выраўноўвання тэмпературы, цела працоўнага элемента зносу сціскаецца, і талерка клапана пад уздзеяннем спружыны займае ранейшае становішча.
Агульная прылада і тлумачальнай малюнак да апісання прынцыпу працы.

Звярніце ўвагу! У сістэме зваротнага контуру награвальнага катла ўстаноўка ЗЬМЯШАЛЬНАГА клапана адбываецца ў зваротным парадку: пры астуджэнні цепланосбіта ў трубаправод падмешваецца гарачая вада з трубаправода прамой падачы.

заключэнне

У завяршэнне трэба адзначыць, што механічны змяшальным клапан з'яўляецца досыць простым і вельмі надзейным прыладай, праца якога можа быць на першы погляд непрыкметнай, аднак яго выкарыстанне ў далейшым дапаможа пазбегнуць многіх непрыемных наступстваў, таму яго устаноўкай не варта грэбаваць.

Каб наглядна ацаніць яго працу ў дзеянні, можна прагледзець відэа ў гэтым артыкуле, а таксама вывучыць іншыя схемы, якія паказваюць прынцып яго працы, на гэтым сайце.
