Гнуткая падводка да змяшальніка - гэта адзін з найбольш распаўсюджаных элементаў, якія выкарыстоўваюцца для мантажу сантэхнічных прыбораў. На рынку прадстаўлена велізарная колькасць розных гнуткіх шлангаў, што робіць правільны выбар падыходнай дэталі цяжкім.

Мы хочам дапамагчы вам разабрацца ў асаблівасцях і характарыстыках падводак, асабліва калі вы маюць намер мантаваць змяшальнік сваімі рукамі.

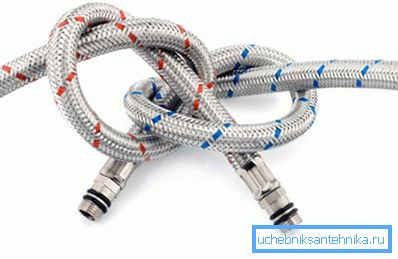

Ад якасці падводак залежыць надзейнасць працы кранаў.

Гнуткія шлангі для падлучэння сантэхнікі

прызначэнне

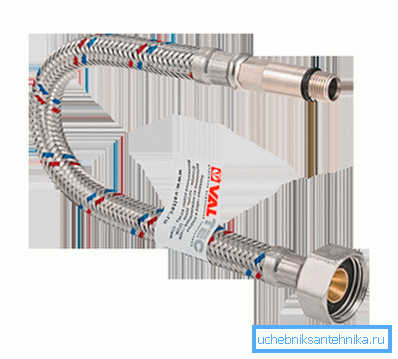

Даўжыню шланга можна падабраць практычна любую.

Падводкі з гнуткага матэрыялу выкарыстоўваюць для падлучэння розных сантэхнічных прыбораў да водаправодных трубах.

Наогул вобласць прымянення дадзеных вырабаў нашмат шырэй, яны сустракаюцца практычна ў любых трубаправодах:

  • газавых,
  • тэхнічных,
  • аўтамабільных і г.д.

Аднак у рамках нашага артыкула мы разглядаем толькі сантэхнічны сегмент іх выкарыстання.

Такім чынам, гнуткі фурманак выкарыстоўваюць для падлучэння такіх прыбораў:

  • Кранаў і змяшальнікаў;
  • бойлераў;
  • Душавых кабінак;
  • Пральных машын;
  • Посудамыйных машын;
  • Помпаў і помпавых станцый;
  • Газавых калонак і катлоў;
  • Унітазаў, бідэ, унитазных інсталяцый.

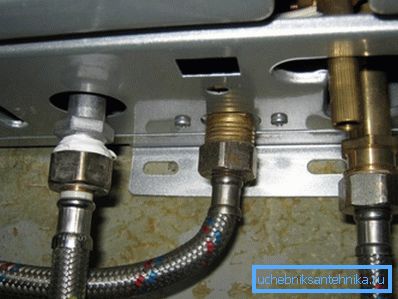

Падключэнне да калонкі гарачай і халоднай вады, а таксама газавай магістралі з дапамогай гнуткіх злучэнняў.

Чаму гэты выгляд трубы атрымаў такое распаўсюд? Усё вельмі проста: з дапамогай гнуткага шланга можна падключыць любы прыбор без падводкі сталёвых ці пластыкавых труб дакладна да месца злучэння, бо для гэтага часта даводзіцца не толькі рэзаць і варыць метал, але і штробах сцяны.

Пры гэтым любая недакладнасць прывядзе да таго, што працу прыйдзецца перарабляць або зрушваць прыбор, што вельмі непажадана.

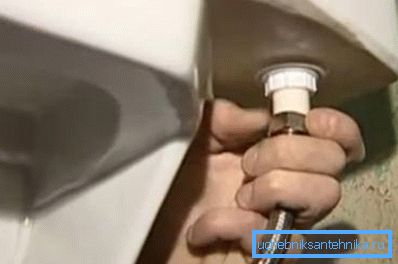

Выраб дазваляе хутка і лёгка падвесці ваду ў самыя недаступныя месцы.

Акрамя таго, часта падлучэнне змяшальніка вырабляецца ў цяжкадаступнай зоне, асабліва гэта тычыцца маленькіх ванных пакояў з нагрувашчваннем труб і розных прыбораў. Прымяненне гнуткага подвода здымае любыя падобныя праблемы, так як яго можна пракласці практычна ў любым месцы і па самім звілістым маршруце.

На этапе рамонту вам дастаткова вывесці водорозетки з сцяны ці падлогі каля меркаванага месца ўстаноўкі рукамыйніцы. Затым вы проста падбірае прыдатныя па даўжыні падводкі і злучаеце змяшальнік з трубамі.

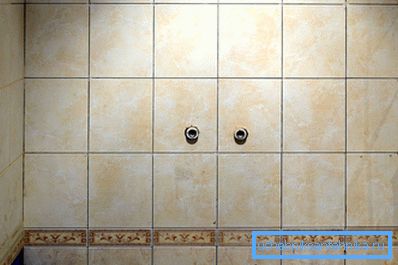

Дастаткова проста пакінуць разеткі для падлучэння ў патрэбнай зоне.

Звярніце ўвагу! У якасці замены магістральных і разводзячых труб шлангі выкарыстоўваць нельга. Таксама непажадана ўжываць іх у сістэмах ацяплення для падлучэння радыятараў.

Прылада і матэрыялы

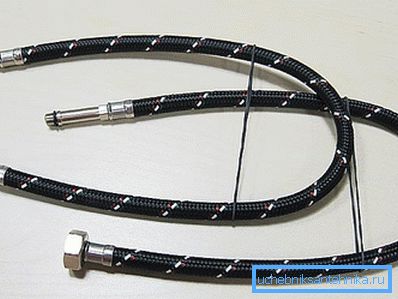

На фота - ўзмоцненыя шлангі ў нейлонавай аплётцы.

Уладкованы гнуткі фурманак для змяшальніка вельмі проста - гэта гумавая трубка, у якую з двух бакоў устаўленыя ўтулкі фітынгаў. Зверху злучэнне трубы з утулкай опрессовано сталёвым абціскання. Таксама выраб мае знешнюю армоўку ў выглядзе аплёткі з металічнай або палімернай дроту.

Прылада гнуткага злучэння.

У якасці фітынгаў выкарыстоўваюцца муфты з унутранай разьбой (прыцемках накладную гайкі) або штуцера з вонкавай разьбой.

  • Часцей за ўсё для падлучэння змяшальніка выкарыстоўваюць камплектацыю гайка-штуцэр (пазначаецца г / ш).
  • Аднак у продажы можна сустрэць варыянт гайка-гайка (г / г).
  • Часам штуцэр-штуцэр (ш / ш).

Найбольш тыповы стандартны памер гайкі -? цалі, штуцера - М10.

1 - доўгі штуцэр М10, 2 - кароткі штуцэр М10, 3 - штуцэр? цалі, 4 - гайка? цалі.

Нярэдка сустракаецца варыянт з штуцером 1: 2 цалі, таксама трапляецца гайка на 3: 8 цалі (для яе падлучэння даводзіцца выкарыстоўваць пераходнай фітынг). Сярод сантэхнікаў распаўсюджаныя і папулярныя мадэлі з доўгім штуцером, так як іх зручней падключаць да змяшальніка знізу ракавіны.

У якасных мадэлях шлангаў фітынгі выраблены з сантэхнічнай латуні (Cu Zn39 Pb3). Яна можа быць чыстай або нікеляванай. Абціскны гільза выконваецца з нержавеючай сталі (ДАСТ 08Х18Н10 илиAISI 304).

Звярніце ўвагу! У сучасных будаўнічых крамах часта сустракаюцца вырабы з фітынгамі са сплаву крэмнія з алюмініем (сілумін). Гэта непрымальны варыянт, які здольны зруйнуецца яшчэ на этапе мантажу, таму купляць яго не варта.

Вызначыць, з чаго складаецца гайка і штуцэр можна проста: калі падрапаць нікеляванай латунь, то дно баразёнкі будзе жоўтага колеру. Сілумін застанецца аднатонным. Акрамя таго, сплаў алюмінія нашмат лягчэй латуні.

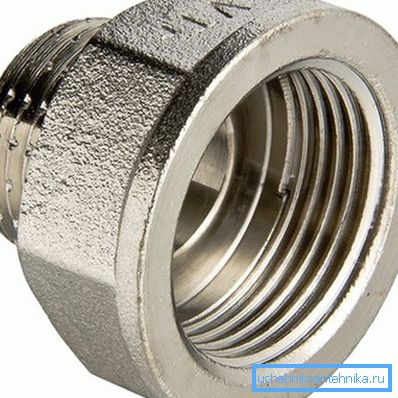

Перахаднік з 3/8 на?.

Сам шланг павінен складацца з этилпропиленового каўчуку (EPDM) - нетоксичной гумы, дапушчанай для транспарціроўкі пітной вады. Гэты матэрыял адрозніваецца эластычнасцю і здольны вытрымліваць пікавыя ціску да 50 атмасфер.

Тут пры выбары неабходна панюхаць выраб: калі ад яго зыходзіць характэрны непрыемны пах сінтэтыкі, значыць, шланг зроблены з тэхнічнай таксічнай гумы, якая, да таго ж, лёгка ламаецца і крышыцца пры моцным выгіне.

Прыцемках накладную гайка абавязкова камплектуецца ушчыльняльнай пракладкай, а штуцэр - адным ці некалькімі кольцамі. Гэтыя пракладкі і кольцы таксама павінны складацца з этилпропиленового каўчук.

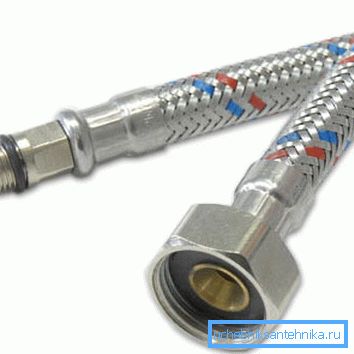

Пракладка і кольца павінны складацца з EPDM.

Вонкавая оплетка ў нармальных вырабах складаецца з нержавеючай сталі або палімернага валакна. Такія падводкі служаць ад 8 да 20 гадоў і вытрымліваюць працоўны ціск 10 - 20 атмасфер.

Аднак у продажы сустракаюцца мадэлі з алюмініевай аплёткай, а часам Армоўка складаецца са звычайнай ацынкаванай сталі.

Звярніце ўвагу! Алюмініевая оплетка праслужыць максімум 2 - 3 гады, сталёвая можа згніць за тыдзень. У выніку шланг можа лопнуць, і дробязная эканомія на якасці падводкі даставіць вам масу сур'ёзных праблем.

Даўжыня падводак звычайна вагаецца ў межах 30 - 200 см, аднак пры жаданні можна знайсці практычна любы памер. Таксама да гнуткім злучэнням часам адносяць сильфоны - трубкі з гафрыраванай нержавеючай сталі. Яны больш трывалыя і надзейныя, аднак і кошт іх вышэй.

Оплетка маркіруецца палосамі чырвонага і сіняга колераў (для вады).

Звярніце ўвагу! На аплётцы маюцца паласы. Сіняя - для халоднай вады, чырвоная - для гарачай, сіняя з чырвонай - для універсальнай, жоўтая - для газу. Няякасныя вырабы могуць не мець падобнай маркіроўкі.

правілы мантажу

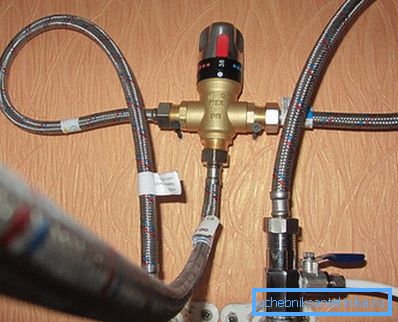

Термостатический змяшальнік з гнуткімі злучэннямі.

Нягледзячы на ​​тое, што інструкцыя па мантажы вырабаў неверагодна простая, пры іх падключэнні варта выконваць пэўныя правілы:

  1. Перад падключэннем абавязкова агледзіце выраб на прадмет шлюбу, разрываў аплёткі, наяўнасці ўшчыльняльных пракладак і кольцаў;
  2. Пры выбары шланга падбірайце такую ​​даўжыню, каб ён не быў нацягнуты, а радыус паваротаў быў ня менш 5 - 6 яго вонкавых дыяметраў;
  3. Пры мантажы недапушчальныя перагіны, замест іх лепш рабіць кольцы;
  4. Катэгарычна забаронена перакручваць трубку ўздоўж падоўжнай восі;
  5. Разьбовае злучэнне гайкі і штуцера не мае патрэбы ва ўшчыльненні пакуллем або стужкай ФУМ, яго ролю гуляюць гумовыя кальца і пракладкі;
  6. Гайку накручваюць ўручную да ўпора, затым падцягваюць ключом на палову абароту, максімум на 270 градусаў. Перацяжка багатая прорезанием пракладкі, што прыводзіць да працёкаў.

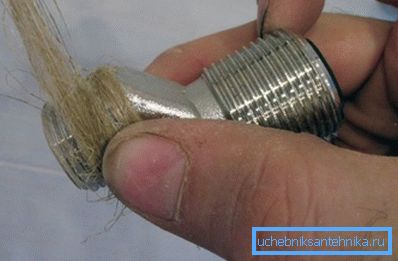

Пакуллем ўшчыльняюць толькі тую разьбу, якая злучаецца са сталёвай трубой.

Звярніце ўвагу! Набывайце толькі якасныя вырабы, выкананыя з адпаведных стандартам матэрыялаў. Эканомія можа абыйсціся занадта дорага.

выснову

Выкарыстанне гнуткіх злучэнняў дазваляе падлучаць да вадаправода самыя разнастайныя сантэхнічныя прыборы. Пры мантажы змяшальнікаў яны часта і зусім незаменныя, таму да выбару падыходнай мадэлі варта паставіцца сур'ёзна, у чым вам дапаможа відэа ў гэтым артыкуле.
