Картрыдж для змяшальніка: асаблівасці канструкцыі і існуючыя

У дадзеным артыкуле мы разгледзім, як уладкованы картрыдж для змяшальніка 40 мм. Дадзены элемент з'яўляецца найбольш важнай часткай большасці выкарыстоўваюцца на сённяшні дзень кранаў, устаноўленых на вашых кухнях і ў ванных пакоях. Разуменне яго прылады дазволіць вам пазбегнуць тыпавых памылак у эксплуатацыі гэтак запатрабаванага сантэхнічнага абсталявання.

Фота картрыджа для змяшальніка

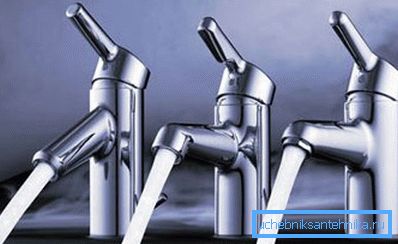

Папулярныя картриджные змяшальнікі

Тыпы канструкцый у адпаведнасці з механізмам змешвання

Існуюць наступныя віды картрыджаў для змяшальнікаў: шароў і дыскавы. Другі мае значна большае распаўсюджванне, на што ніяк не ўплывае ні кошт, ні надзейнасць вырабы. Па асноўных тэхнічных характарыстыках абедзве мадэлі прыкладна аднолькавыя, але для вырабу выкарыстоўваюць полы шар, патрабуецца наяўнасць спецыяльнай ліцэнзіі, якую вельмі складана набыць.

З вытворчасцю дыскаў у прававой плоскасці справа ідзе значна прасцей. Але давайце пяройдзе непасрэдна да іх прыладзе.

Будова шаравога картрыджа

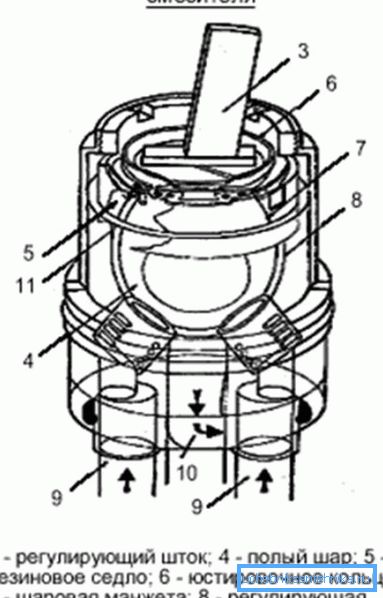

Схема прылады шаравога картрыджа
Абазначэнне на малюнку Назва
3 шток рэгулявання
4 Полы шар для змешвання вады
5 Сядло з гумы
6 Юстировочное кольца
7 шаравая абшэўка
8 Якая рэгулюе абшэўка
9 ўпуск вадкасці
10 выпуск вадкасці
11 шаравая гільза

Шаравыя картрыджы для кухонных змяшальнікаў функцыянуюць наступным чынам:

  • Полы шар, размешчаны ўнутры прылады мае два адтуліны, разлічаныя на прыток гарачай і халоднай вады, і адно для выпуску ўжо змяшанай.
  • Таксама да яго падлучаны які рэгулюе шток, пры руху якога ссоўваюцца і адтуліны самага шара.
  • Маніпуляцыі з рычагом дазваляюць памяншаць і павялічваць ўсе тры патоку, што дазваляе вадкасці ўнутры шара змешвацца ў розных прапорцыях і выходзіць з рознай інтэнсіўнасцю.

Як бачыце, інструкцыя працы шаравога механізму вельмі простая.

Будова дыскавай картрыджа

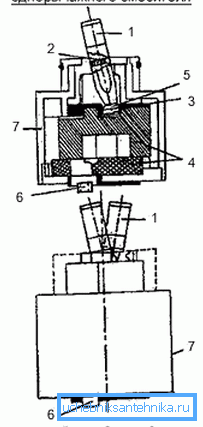

Схема прылады дыскавай картрыджа
Абазначэнне на малюнку Назва
1 шток рэгулявання
2 шруба
3 пракладка
4 керамічны дыск
5 галоўка штока
6 ўпуск вады
7 гільза

Дыскавы картрыдж змяшальніка для душавой кабіны або кухоннага абсталявання трохі адрозніваецца па метадзе свайго функцыянавання ад вышерассмотренной шаравой мадэлі.

Тут праз ўваходныя адтуліны паступае халодная і гарачая вада, а затым пры перамяшчэнні рычага верхні дыск з керамікі рухаецца адносна ніжняга, што дае розныя эфекты на выхадзе канструкцыі:

  • Шчыльнае супадзенне адтулін і краёў дыскаў прыводзіць да поўнага перакрыцця вадзянога патоку, гэта значыць, адбываецца выключэнне крана.
  • Апусканне аднаго дыскавай элемента ў іншы рэгулюе сілу які выходзіць напору.
  • Перакрываць верхнім дыскам паступлення халоднай і гарачай вады ў рознай ступені ўсталёўвае тэмпературу вадкасці на выхадзе.

Тэхнічныя адрозненні дыскавых картрыджаў

Як мы ўжо згадалі, найбольш распаўсюджанымі з'яўляюцца пластыкавыя картрыджы з двума керамічнымі дыскамі ўнутры.

Паміж сабой яны адрозніваюцца наступнымі параметрамі:

  1. дыяметрам. Можна сустрэць картрыджы з дыяметрамі ад 25 мм да 45 мм, але найбольш часта выкарыстоўваюцца з'яўляюцца сорокамиллиметровые вырабы, якія валодаюць маркіроўкай d40. Характэрна, што на сур'ёзны ўплыў на эксплуатацыйныя якасці дадзены параметр не аказвае, уся справа ў форме і габарытах самога змяшальніка.

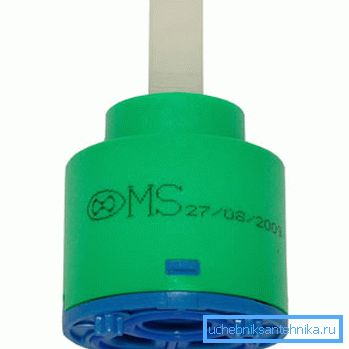

Змешваем прылада дыяметрам 35 мм
  1. пасадачным месцам. Не залежна ад дыяметра можа быць абсалютна розным у кожнага вытворцы, і цана ад гэтага ніяк не мяняецца.

Савет: перад тым як выбраць новы картрыдж, параўнайце яго са старым, каб не дапусціць памылкі з пасадачным месцам.

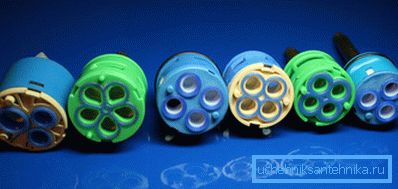

Прыклады розных пасадачных месцаў
  1. Даўжынёй рэгулюе штока. Зноў-такі гэты паказчык цалкам залежыць ад асаблівасцяў мадэлі крана, а дакладней яго рычага.

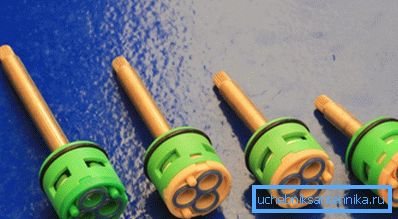

Прыклады штоков рознай даўжыні

замена

То колькі каштуе картрыдж на змяшальнік, у любым выпадку з'яўляецца нязначнай велічынёй у параўнанні з усім кранам. Таму выконваць перыядычную замену дадзенага элемента эканамічна выгадна і цалкам здзяйсняльна ўласнымі сіламі без выкліку сантэхніка.

Рада: калі жадаеце падоўжыць эксплуатацыйны тэрмін змешвае ваду прылады, то ўсталюеце дадаткова фільтр для змяшальніка ракавіны, які будзе перашкаджаць трапленню буйных часціц да керамічным дыскаў.

Неабходныя дзеянні для змены які выйшаў з ладу вырабы выглядаюць так:

  1. Перакрываем падачу гарачай і халоднай вады. Пасля гэтага адкрываем кран на выпадак, калі частка вадкасці засталася ў ім.
  2. Здымаем дэкаратыўную заглушку, якая зачыняе доступ да фіксуе шрубе. Звычайна яна мае сіне-чырвоны колер, які паказвае напрамкі ўключэння змяшальніка.
  3. Выкручваем шруба шасцігранныя ключом і здымаем корпус рычага.

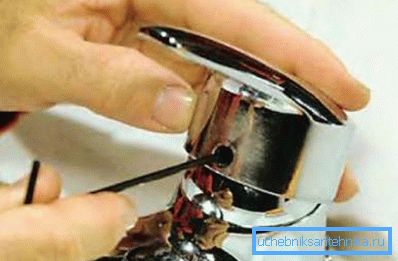

Дэмантаж рычага з крана
  1. Здымаем дэкаратыўнае кола, пасля чаго выкручваем пріжімную гайку змяшальніка. Паспрабуйце нічога не пашкодзіць пры гэтым.
  2. Вымаем стары картрыдж і ставім на яго месца новы. Пры гэтым старанна праверце супадзенне ўсіх пасадачных фрагментаў, інакш змяшальнік можа пацячы пасля.

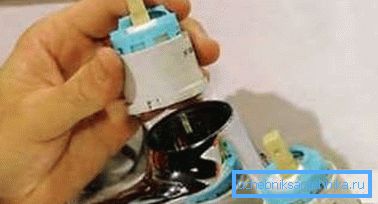

Замена Зламаў дэталі
  1. Усталёўваем назад пріжімную гайку і дэкаратыўнае кольца.
  2. Ставім на месца рычаг.
  3. Закручваць шасцісценнікам які фіксуе шруба.
  4. Вяртаем дэкаратыўную заглушку.
  5. Адкрываем ваду і ўключаем змяшальнік для праверкі яго працаздольнасці.

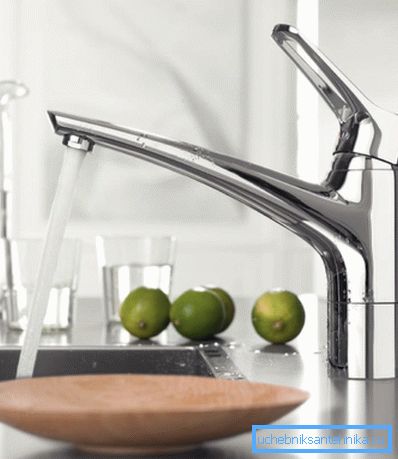

Спраўна працуе однорычажный кран пасля ажыццяўлення на ім замены картрыджа

Уся замена лёгка выконваецца сваімі рукамі, калі вы будзеце прытрымлівацца прыведзеных рэкамендацый.

заключэнне

Однорычажные змяшальнікі можна сустрэць сёння ў кватэрах, дамах і санвузлах грамадскіх будынкаў. Асноўнымі ж элементамі, якія адказваюць за іх правільную працу, з'яўляюцца спецыяльныя картрыджы, якія ажыццяўляюць непасрэдна само змешванне атрыманай вады. Яны досыць практычныя і простыя ў сваім прыладзе. Ламаюцца рэдка, а калі гэта ўсё ж такі адбываецца, то лёгка замяняюцца.

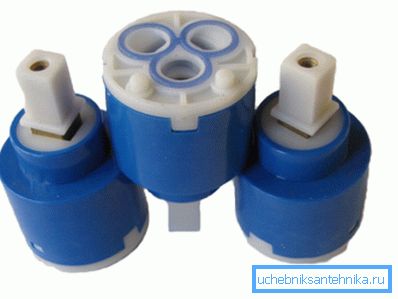

Картрыджы: выгляд зверху і знізу

Відэа ў гэтым артыкуле прадаставіць вашай увазе на дадатковае вывучэнне матэрыялы, якія маюць непасрэднае дачыненне да выкладзенай тэме Прастата прылады гарантуе яго практычнасць.
