З чаго складаецца змяшальнік: запорная арматура, асадкі і

Па вялікім рахунку асноўныя дэталі змяшальніка вызначаюцца той ці іншай запорной арматурай, якая можа быць у выглядзе кран-буксы з керамічнай парай або чарвячнай перадачай, картрыджам або шаравым засаўкай. Акрамя таго, канфігурацыя корпуса залежыць ад метаду ўстаноўкі.

Так, для насценнага мантажу існуюць два патрубка, якімі ён мацуецца да фітынгаў, а для ракавін корпус адзінарны і падача вады ўжо ажыццяўляецца з дапамогай шлангаў. Ніжэй мы больш падрабязна разгледзім прыладу гэтых прыбораў, фурнітуру для іх падлучэння, а таксама прапануем вашай увазе відэа ў гэтым артыкуле.

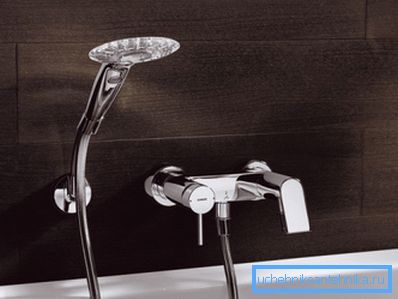

Змяшальнік з джойстиковым кіраваннем у ваннай

змяшальнікі

Як уплывае рэгуляванне на тып запорной арматуры

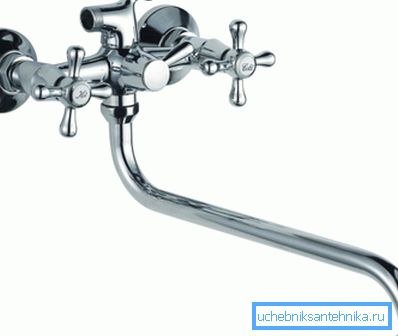

Двухвентильный змяшальнік
  • Такі агрэгат, як на верхнім фота рэгулюецца альбо двума вентылямі, альбо двума рычагамі і гэта азначае, што ў якасці запорной арматуры там устаноўлены кран-буксы, якія могуць дзейнічаць па рознаму прынцыпе.
Кран-буксы рознага тыпу
  • Калі поўны цыкл кручэння рэгулятара крана складае палову абароту або крыху больш за тое, значыць, там выкарыстоўваецца буксуе з керамічнай парай, якая ўяўляе сабой дзве пласціны (рухомую і нерухомую) з адтулінамі, зрушанымі адносна цэнтра.
  • Калі пры павароце рухомай пласціны вакол сваёй восі гэтыя адтуліны супадаюць, то праход адкрываецца цалкам, але пры далейшым руху перасек сумешчаных адтуліны памяншаецца аж да поўнага перакрыцця. Знізу штока ёсць ўшчыльняльнае гумовыя кальцо, якое з часам сплескваюць і гэта з'яўляецца найбольш частай прычынай выхаду арматуры са строю (інструкцыя дазваляе рабіць пад кольца падшэўку або змяняць яго).
  • А вось буксуе з чарвячнай перадачай для рэгулявання можа мець выключна махавік для змяшальніка (баранчык), так як колькасць яе абаротаў можа дасягаць 10-ці і рычагом гэта рабіць занадта нязручна.
  • У такой запорной арматуры на ніжнім канцы штока мацуецца гумовы клапан, які рэгулюе інтэнсіўнасць патоку, альбо цалкам перакрывае яго, а рухаецца гэты шток уверх-уніз за кошт чарвячнай перадачы. Найбольш частай прычынай выхаду такой буксы з ладу з'яўляецца знос гумовага клапана, які можна замяніць новым, прычым яго таксама можна выразаць сваімі рукамі з шчыльнай і тоўстай гумы.

Заўвага. Варта адзначыць, што змазка для змяшальніка прымяняецца толькі для тлушчавай камеры кран-буксы з чарвячнай перадачай. У астатнім такі прыбор у ёй не мае патрэбы.

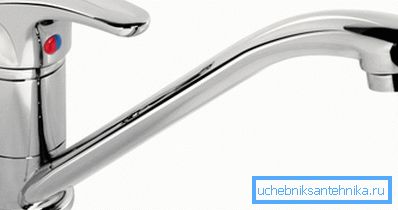

Однорычажных або джойстиковая мадэль
  • Калі для рэгулявання змяшальніка выкарыстоўваецца джойсцік, значыць, калі б ён быў пристеночной або накладной ўстаноўкі, у любым выпадку ў якасці запорной арматуры там будзе стаяць альбо картрыдж, альбо шаравых затвор.

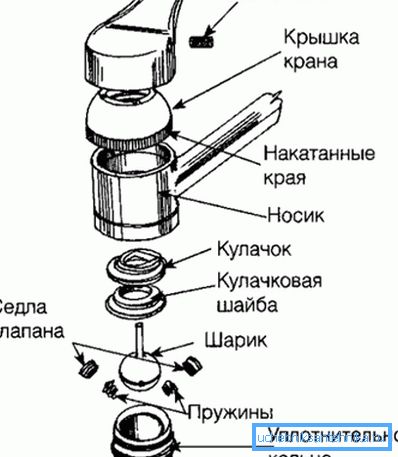

Схема змяшальніка з шаравым засаўкай
  • Калі ў кране варта шаравая арматура, значыць, кошт яго будзе некалькі вышэй - гэта адбываецца з-за таго, што такі механізм лічыцца больш надзейным, такім чынам, павялічваецца тэрмін яго эксплуатацыі. У шара ёсць тры адтуліны, два з якіх прызначаныя для пропуску гарачай і халоднай вады ў камеру змешвання, а трэцяе служыць для выхаду сумесі праз выказаўшы.
  • Рэгуляванне паступлення халоднай і гарачай вады ажыццяўляецца паваротам шара вакол вертыкальнай восі - ў гэты час адкрываюцца поўнасцю або часткова два ўваходных адтуліны, а інтэнсіўнасць напору ажыццяўляецца паваротам па гарызантальнай восі - перасек адтуліны рэгулюецца або цалкам перакрываецца.

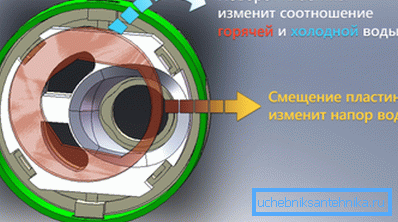

Прынцып працы картрыджа
  • Па зборачнай канструкцыі кран з картрыджам амаль не адрозніваецца ад шаравога, проста ў якасці запорной арматуры варта іншы механізм. Ды і прынцып дзеяння завалы таксама падобны на шар - у картрыджы ёсць два ўваходных і адно выходную адтуліну, перасек якіх рэгулюецца пласцінай.
  • Так, пры павароце пласціны вакол сваёй восі рэгулюецца перасек ўваходных адтулін, а пры яе руху ўзад-наперад - адкрываецца і закрываецца выхад на выказаўшы.

Заўвага. Існуюць таксама ўбудавальныя змяшальнікі, якія мантуюцца ў нішу сцяны, пасля чаго ўся запорная арматура латаецца тынкоўкай або шпатлёўкай. Там можа быць любы тып запорной арматуры.

Усталявальная і дапаможная фурнітура

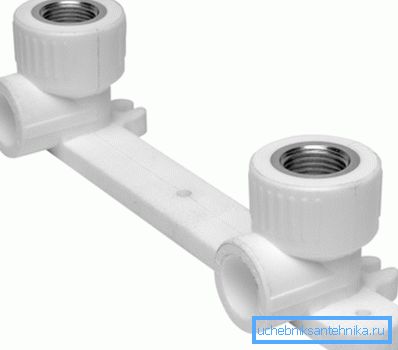

Мантажная планка для поліпрапіленавых труб

Калі вырабляецца пристеночная ўстаноўка, то для гэтага павінна быць гатовай разводка труб і фітынгі халоднай і гарачай вады на падводзе будуць служыць, як вадзяныя разеткі для змяшальніка.

Часта для гэтага выкарыстоўваюцца мантажныя планкі, якія могуць быць не толькі для поліпрапілена, але і для металапласт. Для таго каб не былі бачныя месцы злучэння на сцяне, туды усталёўваюць дэкаратыўныя Купалападобны шайбы або кубкі для змяшальніка.

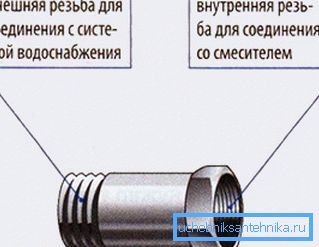

падаўжальнікам

Для найбольш зручнай пристеночной ўстаноўкі неабходна, каб край фітынга быў западліцо з дэкаратыўным пакрыццём сцяны. Але часам у працэсе рамонту планы мяняюцца, і такія фітынгі могуць апынуцца патопленымі ўнутр, часам на 2-3 см і нават больш.

Але такія сітуацыі папраўныя - тут выкарыстоўваюцца падаўжальнікам для змяшальніка, якія вы можаце падабраць па патрэбнай вам даўжыні і ўваходныя адтуліны для эксцэнтрыкаў вывесці западліцо з паверхняй.

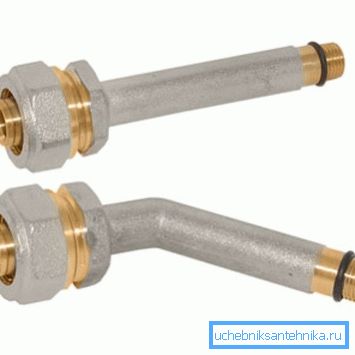

іголкі

Для мантажу на ракавіны і мыйкі вадаправодныя трубы злучаюцца з кранам з дапамогай шлангаў, канцы якіх забяспечаныя адмысловымі злучальнымі фітынгамі.

Аднак у тых выпадках, калі выкарыстоўваецца металапласт, патрэбен цанговый заціск для змяшальніка або іголкі пад металлопластовую трубу, якія вы бачыце на верхняй фатаграфіі.

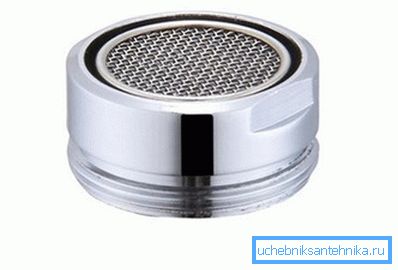

Аэратар або рассякальнік на змяшальнік

Для эканоміі вады усталёўваецца адмысловая сетка для змяшальніка, званая аэратар. Гэта прылада насычае брую паветрам, у выніку чаго напор не слабее, а колькасць вады памяншаецца (такое прыстасаванне таксама называюць экономителем).

Але ў большасці выпадкаў аэратар вырабляюцца з вонкавай разьбой і, калі выказаўшы таксама з вонкавай разьбой, то могуць узнікнуць праблемы, якія вырашаюцца з дапамогай адаптараў.

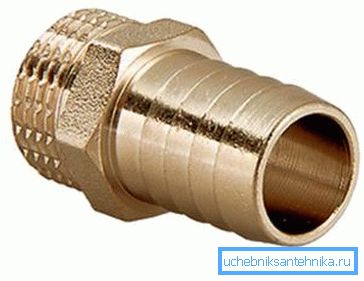

Штуцэр для падлучэння палівальнага шланга

Калі вы жывяце ў прыватным сектары і вам трэба паліваць агарод, то для гэтага можна прыкруціць да выліваючы штуцэр для змяшальніка, на отводной патрубок якога можна апранаць шланг патрэбнай даўжыні. Толькі пры куплі не забудзьцеся сумясціць дыяметр шланга і штуцэра.

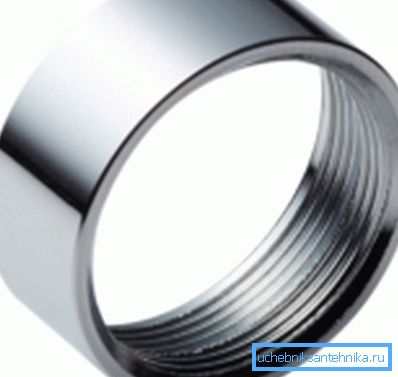

Муфтовый адаптар

Калі носік выліваючы з аэратар маюць вонкавае разьбярства, то іх злучэнне магчыма пры дапамозе муфтового адаптара - такі перахаднік варта набываць з улікам кроку і дыяметра разьбы з абодвух канцоў злучэння.

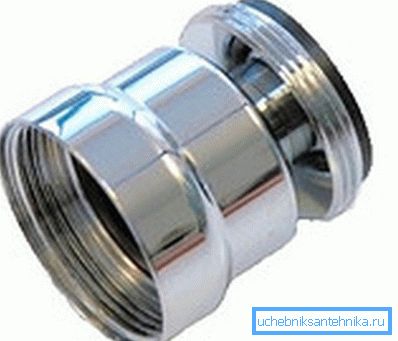

паваротны адаптар

Такі перахаднік, як на верхняй фатаграфіі можа змяняць кут бруі ў дыяпазоне 15 ?. Калі вы ўкрутую у яго аэратар, то мыццё посуду ператворыцца ў зручны і прыемнае занятак.

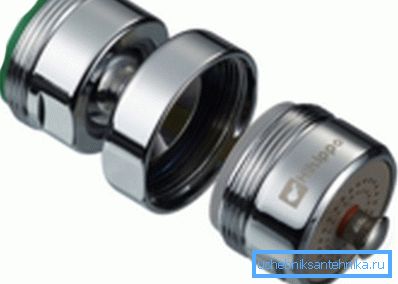

верціцца адаптар

А калі вы ўкрутую аэратар ць верціцца адаптар, то зможаце не толькі змяняць кут на 15? у адной плоскасці - ён можа круціцца яшчэ па крузе на 360 ?! Калі ўлічыць магчымасці павароту выліваючы ў розныя бакі, то вы зможаце дастаць бруёй практычна ў любы кут ракавіны.

заключэнне

Змяшальнікі могуць злёгку адрознівацца сваім прыладай адзін ад аднаго, але гэта ўжо залежыць ад вытворцы. Тым не менш, прынцып іх працы, а таксама запорная арматура заўсёды застаюцца аднолькавымі.
