Змяшальным клапан: прылада, прынцып дзеяння, прымяненне

3-х хадавой змяшальным клапан - гэта распаўсюджаны выгляд запорно-рэгулявальнай арматуры, якая ўжываецца ў гідраўлічных і пнеўматычных сістэмах для рашэння шэрагу задач. У сістэмах ацяплення і гарачага водазабеспячэння дадзены выгляд арматуры незаменны і ўжываецца досыць шырока. Мы раскажам пра прыладу і прызначэнні ЗЬМЯШАЛЬНАГА клапана.

На фота - термостатический змяшальнік.

троххадовых клапан

прызначэнне

Прыклад якаснага вырабы з термостатической галоўкай.

Змешвальныя клапана прымяняюцца дастаткова шырока, бо яны дазваляюць вырашаць мноства задач, прычым у большасці з іх альтэрнатывы гэтаму віду арматуры няма. Прылада мае выгляд звычайнага траяка, то ёсць ў яго маецца два ўваходу і адзін выхад.

Калі ва ўваходныя патрубкі накіраваць патокі вады з рознай тэмпературай (халоднай і гарачай), то на выхадзе мы зможам атрымаць такія варыянты:

  1. Халодная вада бесперашкодна цячэ ад уваходу (А) у да выхаду (АВ), гарачая вада ў выхад не трапляе;
  2. Халодная і гарачая вада паступаюць на выхад (АВ) адначасова, пры гэтым іх патокі змешваюцца, і вада мае ўсярэдненую тэмпературу;
  3. Халодная вада перакрытая, і на выхад (АВ) трапляе толькі паток высокай тэмпературы (У).

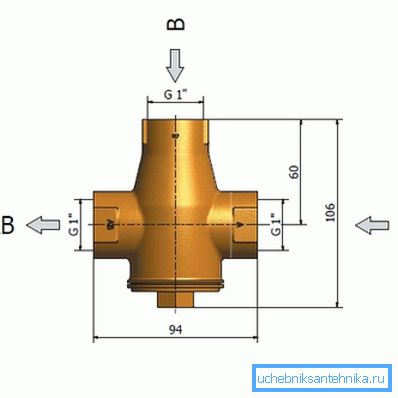

Схема з пазначэньнем ўваходных адтулін.

Часам маецца яшчэ і чацвёртае становішча - калі перакрытыя абодва канала і на выхад ніякая вада не трапляе. У гэтым выпадку прыбор карэктней называць четырехходовой клапан.

Калі мы падключым падачу на выхад, тады мы атрымаем такія вынікі:

  1. Паток рухаецца з выхаду (АВ) да ўваходу (А), а па ўваход (У) не трапляе;
  2. З выхаднога патрубка (АВ) вада цячэ ва ўваход (У), а па ўваход (А) не трапляе;
  3. Паток падзяляецца на абодва канала.

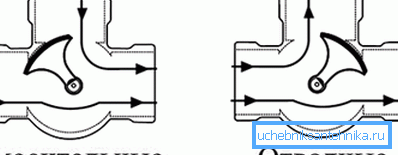

Асноўныя функцыі змяшальніка.

Звярніце ўвагу! Мы бачым, што прылада здольна змешваць два патокі, адкрываць падачу аднаго канала і замыкаць падачу іншага, падзяляць паток на розныя каналы і паварочваць струмень у іншы канал.

Гэтыя магчымасці выкарыстоўваюцца досыць шырока. У сістэмах гарачага водазабеспячэння і ацяплення змешвальныя клапана усталёўваюць, у большасці выпадкаў, для домеса халоднай вады або вады з зваротнага трубаправода ў гарачы цепланосбіт для дасягнення патрабаванай тэмпературы патоку.

Для прыкладу можна прывесці сістэму падлогавага ацяплення. Вядома, што для контураў цёплай падлогі тэмпература цепланосбіта павінна быць у межах 40 - 50? С, аднак кацёл выдае цепланосбіт, нагрэты да 90 - 95? С.

Для вырашэння праблемы перад калектарам цёплай падлогі усталёўваюць змяшальным вузел, дзе з дапамогай трехходового клапана вырабляецца домес вадкасці з обратку ў падачу, тым самым дасягаючы патрэбнага значэння тэмпературы.

Насосна-змяшальным вузел цёплай падлогі.

Троххадовых клапаны выкарыстоўваюць таксама ў змяшальніках з электронным або термостатическим кіраваннем, у сістэмах вентыляцыі, у розных вузлах аўтамабільнай тэхнікі і гідраўлічных сістэмах шырокага прызначэння.

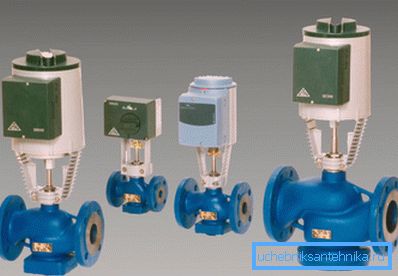

Вырабы прамысловага прызначэння.

Само сабой, вельмі шырокае прымяненне дадзеныя агрэгаты знайшлі ў транспортировочных і абслуговых трубаправодах.

Прылада і прынцып дзеяння

Для вытворчасці корпуса выкарыстоўваецца латунь.

Каб лепш разумець працу ЗЬМЯШАЛЬНАГА клапана, варта разгледзець яго прыладу.

Калі не ўдавацца ва ўсе падрабязнасці, то выраб мае такую ​​канструкцыю:

  • латуневы корпус ў выглядзе траяка і чацвёртага выхаду, закрытага рэгулявальнай асадкай;
  • У рэгулявальных гняздзе усталяваны запорно-рэгулявальны механізм, які ўяўляе сабой корак у форме конусу, шара або сектара, а таксама злучаны з коркам шпіндзель, які дазваляе паварочваць або ссоўваць запорный клапан змяшальніка;
  • Сядло для коркі са адмысловымі ўшчыльненнямі з сінтэтычнага каўчуку, пластыка або фтарапласту;
  • Ручка для ручной рэгулявання, термостатическая насадка або сервопривод.
Пры павароце сектара адзін з каналаў прыадчыняецца, другога - закрываецца.

Для сістэм гарачага водазабеспячэння і ацяплення часцей за ўсё ўжываюць клапана са штоковой або конусной сістэмай рэгулявання. Шток злучаны з конусной коркам, і пры яго руху уверх-уніз вырабляецца рэгуляванне патокаў.

Як правіла, для кіравання такім змяшальнікам выкарыстоўваюць термостатическую галоўку, прывад якой рэагуе на пашырэнне спецыяльнай вадкасці, якая рэагуе на змену вымяранай тэмпературы.

Тэрмадатчык можа быць усталяваны ўнутры прылады, а можа выносіцца ў выдаленую кропку сістэмы. Часцей за ўсё термоголовка наладжваецца ў межах 30 - 60? С.

Прылада термостатического змяшальніка.

У больш прасунутых схемах з аўтаматычным кіраваннем або сістэмах тыпу «разумная хата» змешвальныя вузлы могуць кіравацца кантролерамі. Тады шток клапана рэгулюе сервопривод, які атрымлівае каманды ад кантролера. Так дасягаецца найбольш тонкі і дакладны кантроль.

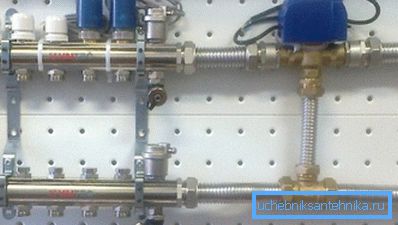

Клапан у змешвальныя вузле абсталяваны сервоприводом.

Наогул трэба сказаць, што ў сучасных сістэмах ацяплення і гарачага водазабеспячэння найбольшую папулярнасць атрымалі менавіта термостатические змешвальныя вузлы, так як яны дазваляюць атрымліваць на выхадзе ваду зададзенай тэмпературы без удзелу чалавека.

Пры гэтым адзначаецца досыць высокая стабільнасць і надзейнасць працы прылады, што вельмі важна пры выкарыстанні ў сістэмах, кошт якіх перавышае паўгадавую зарплату.

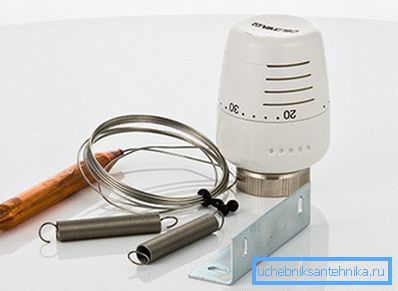

Тэрмічная галоўка з вынасных датчыкам.

Звярніце ўвагу! Большасць сучасных мадэляў маюць такую ​​канструкцыю, якая дазваляе падключаць да вырабу розныя галоўкі - термостатические, з вынасных датчыкам, сервоприводы і ручкі ручной рэгулявання.

мантаж

Прыклад ўстаноўкі вырабы.

Калі вы плануеце ўстаноўку клапана сваімі рукамі, тады вам спатрэбіцца невялікая інструкцыя.

На самай справе, нічога складанага ў ўстаноўцы няма, тым больш гэта датычыць сучасных мадэляў для сістэм ГВС і ацяплення, але ўсё ж.

  1. Па-першае, трэба адразу ўлічыць, што для нармальнай працы і абслугоўвання прылада павінна лёгка здымацца. Для гэтага з двух бакоў усталёўваюць шаравыя краны, а злучэння павінны мець прыцемках накладную гайкі ці перахаднікі-амерыканкі.

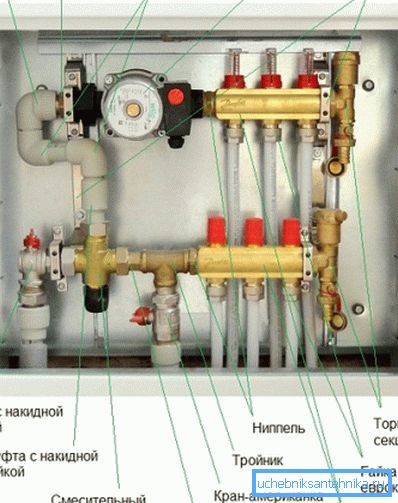

Як бачым, змяшальнік абвязаны запорнымі кранамі і прыцемках накладную гайкамі.
  1. Па-другое, выраб лепш забяспечыць фільтрамі грубай ачысткі вады, тады яго запорно-рэгулявальны механізм праслужыць даўжэй.

У змешвальных вузлах цёплых падлог звычайна ўжываюць тэрмастаты з вынасных датчыкам, які ўсталёўваюць на калектары падачы цепланосбіта ў контуры падлогі. Гэта дазваляе больш дакладна рэгуляваць тэмпературу і павышае надзейнасць працы сістэмы.

З боку ўваходу гарачай вады маецца фільтр-гразявікоў.

Для ўстаноўкі на ГВС, асабліва на краны з электронным кіраваннем, ўжываецца схема з сервоприводом і кантролерам. Гэта дазваляе хутчэй наладжваць тэмпературу вады і больш аператыўна рэагаваць на яе змены.

Таксама ў ГВС выкарыстоўваюць мадэлі з ручным кіраваннем для пераключэння патокаў у розныя рэчышча. У гэтым выпадку гаворка ідзе не пра змешвальныя, а пра раздзяляльнай клапане.

Абвязка каларыфера з ужываннем троххадовых арматуры.

Для абвязкі бойлераў і каларыфераў, а таксама сістэм ўскоснага нагрэву выкарыстоўваюць мадэлі, падобныя тым, што прымяняюцца ў помпава-змешвальных модулях цёплых падлог.

Часам змяшальнік ўжо ўбудаваны.

Часта прылады ўжо ўстаноўлены ў завадской камплектацыі двухконтурных катлоў для нагрэву вады, што дазваляе атрымліваць асобна цепланосбіт і асобна гарачую ваду.

выснову

Клапан для змешвання патокаў вады рознай тэмпературы - незаменны вузел многіх гідраўлічных сістэм, у тым ліку - сістэм ацяплення і гарачага водазабеспячэння. Веданне прынцыпу яго працы і асаблівасцяў прымянення дапаможа вам лепш зразумець прылада любой сантэхнічнай схемы.

Відэа ў гэтым артыкуле дазваляе наглядна ўявіць працу вырабы.
