Змяшальным вузел як абавязковая частка эфектыўнай

У наш час пытанні эканамічнасці работы ацяпляльных камунікацый надаецца самая пільная ўвага. Акрамя абавязковых элементаў: катла, трубаправодаў і радыятараў у канструкцыю ўсё часцей ўключаюць спецыяльныя блокі, прызначаныя для паляпшэння цыркуляцыі і рэгулявання тэмпературы. Ўсталяваць помпава-змяшальным вузел сваімі рукамі па сілах практычна любому чалавеку, галоўнае - выконваць некалькі важных рэкамендацый.

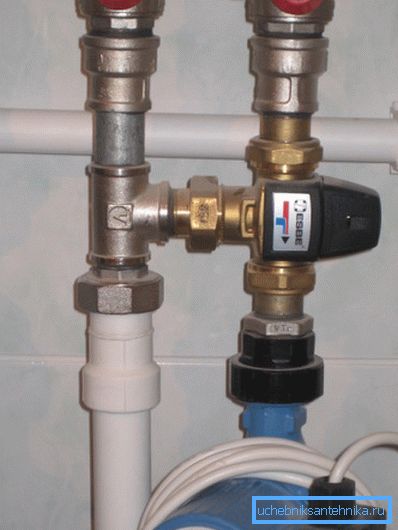

На фота: у сістэму ўваходзіць некалькі складовых частак, кожная з якіх выконвае свае функцыі

Асноўныя перавагі ўжывання разгляданых канструкцый

Калі вы сумняваецеся ў мэтазгоднасці ўстаноўкі змешвальныя-помпавага вузла, то варта азнаёміцца ​​з яго асноўнымі вартасцямі:

зручнасць кіравання Змяшальным вузел значна спрашчае працэс рэгулявання тэмпературы цепланосбіта. Пры гэтым налада можа вырабляцца як уручную з дапамогай спецыяльнага вентыля, так і ў аўтаматычным рэжыме, з дапамогай электрапрывада і прылады вымярэння тэмпературы ў памяшканні. Гэта значыць сістэма можа быць цалкам аўтаномнай і працаваць без старонняга ўмяшання
эканамічнасць Спецыялісты пацвярджаюць, што ўстаноўка разгляданага вузла скарачае выдаткі энергіі на ацяпленне на 30-50%. Камунікацыі працуюць максімальна эфектыўна за кошт таго, што падтрымліваецца пэўная тэмпература і забяспечваецца пастаянная цыркуляцыя цепланосбіта, якая спрыяе найлепшай цеплааддачы
даўгавечнасць Тэрмін службы якая рэгулюе сістэмы даволі вялікі і можа складаць больш за 50 гадоў. Няхай вас не палохае кошт вырабы, бо досыць выдаткавацца адзін раз, каб забяспечыць эканомію і зручнасць на доўгія гады наперад. Галоўнае, падбіраць больш якасныя варыянты, а не прадукцыю бюджэтнага сегмента
прастата мантажу Інструкцыя па ўсталёўцы простая і зразумелая, таму з працай справяцца нават тыя, хто не мае вопыту ў гэтай сферы. Гэта дазваляе зэканоміць значныя сродкі, што таксама немалаважна ў сітуацыі, калі ёсць абмежаванні па бюджэце

Савет! Падбіраць канкрэтную мадыфікацыю ўсё-ткі лепш з прыцягненнем спецыяліста, бо патрабуецца ўлічваць цэлы шэраг фактараў, і без належнага досведу можна ўпусціць якой-небудзь немалаважны момант.

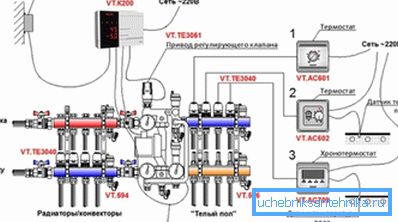

Праект ўстаноўкі ЗЬМЯШАЛЬНАГА вузла складаецца ў абавязковым парадку

Мадыфікацыі вузлоў і асаблівасці іх выкарыстання і мантажу

Варта адзначыць, што на рынку прадстаўлена вельмі разнастайнае абсталяванне, якое прызначана для розных сістэм са сваёй спецыфікай эксплуатацыі, мы разгледзім самыя важныя фактары, пра якія ні ў якім разе не варта забываць.

тыпы абсталявання

Канструкцыя сістэмы шмат у чым залежыць ад таго, які клапан у ёй выкарыстоўваецца, менавіта па гэтай прыкмеце вылучаецца два асноўных выгляду - варыянты з троххадовых і двухходовыми вузламі.

Водосмесительный вузел з трехходовым клапанам мае наступныя асаблівасці:

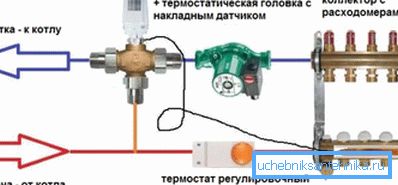

Такія схемы адрознівае прастата, вось чаму іх можна рэкамендаваць практычна ўсім
  • Высокая прапускная здольнасць, якая дазваляе падабраць аптымальны варыянт нават для самых вялікіх канструкцый. Па вялікім рахунку, гэты варыянт адзіна магчымы, калі гаворка ідзе пра вялікія сістэмах з велізарнымі аб'ёмамі цыркуляцыі.
  • Змешванне адбываецца наступным чынам: з аднаго патрубка паступае гарачая вада, а ў іншай падаецца халодная обратку. Усё даволі проста і надзейна, менавіта таму такі варыянт можна рэкамендаваць для самага шырокага спектру прымянення.

Прымяненне двухходовых клапанаў мае наступныя асаблівасці:

  • Гэты варыянт падыходзіць для невялікіх памяшканняў з прычыны малой прапускной здольнасці. Канструкцыя досыць простая, што забяспечвае яе даўгавечнасць, і не патрабуе абслугоўвання.
  • Змешванне цепланосбіта вырабляецца пастаянна, што выключае верагоднасць перагрэву сістэмы і забяспечвае плыўнае рэгуляванне тэмпературы.
Двухходовые клапаны выкарыстоўваюцца ў невялікіх сістэмах

варыянты прымянення

Канструкцыі разгляданай групы могуць выкарыстоўвацца ў самых розных сістэмах, разгледзім больш распаўсюджаныя з іх:

  • Найбольш запатрабаваныя канструкцыі дадзенага тыпу ў сістэмах цёплай падлогі. Гэта абумоўлена тым, што для падобных камунікацый вельмі важна падтрыманне пастаяннага тэмпературнага рэжыму, і любыя перапады негатыўна адбіваюцца на стане сістэмы. У гандлі можна падабраць гатовыя канструкцыі пад любыя параметры сістэмы, галоўнае, скласці пісьменны праект, які ўлічвае ўсе асаблівасці камунікацый.

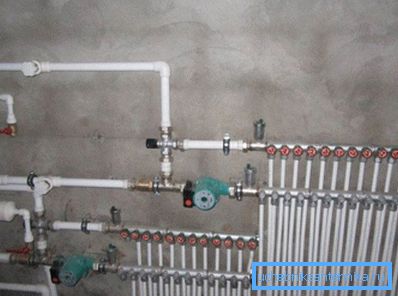

У складаных многоконтурных сістэмах можа быць выкарыстана некалькі змешвальных блокаў
  • Змяшальным вузел для цвёрдапаліўнага катла робіць працу сістэмы больш стабільнай і раўнамернай, асабліва пры поўнай загрузцы абсталявання. Яго выкарыстанне дазваляе павялічыць тэрмін працы абсталявання і забяспечвае значную эканомію паліва за кошт таго, што прадухіляецца залішняе награванне цепланосбіта. Акрамя таго, кантралюецца і мінімальная тэмпература, што дазваляе пазбегнуць ўзнікнення кандэнсату.
Такія канструкцыі вельмі зручныя ва ўсталёўцы і займаюць мінімум месца ў сістэме
  • Змяшальным вузел для вадзянога каларыфера прымяняецца ў сістэмах кандыцыянавання і вентыляцыі для рэгулявання тэмпературы вадкасці ў цеплаабменніку і, як следства, змена тэмпературы які праходзіць праз канструкцыю паветранага патоку. З прычыны складанасцяў разліку ў сістэмах кандыцыянавання лепш набываць гатовыя блокі, якія часцей за ўсё адлюстраваны ў праектнай дакументацыі.

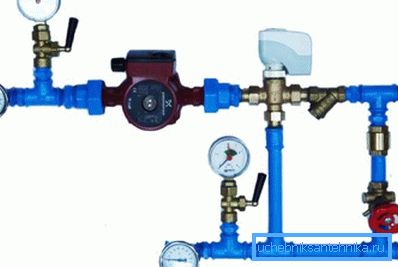

Сістэмы кандыцыянавання таксама маюць патрэбу ва ўсталёўцы вузлоў для рэгулявання тэмпературы цепланосбіта

Рэкамендацыі па ўстаноўцы

Нягледзячы на ​​ўяўную складанасць канструкцыі, усталяваць яе ў сістэму ацяплення вельмі проста, галоўнае - выконваць правільную паслядоўнасць дзеянняў і рабіць усё аперацыі акуратна.

У цэлым працоўны працэс выглядае наступным чынам:

  • У першую чаргу неабходна падрыхтаваць усе патрабаванае: інструмент, само абсталяванне, ўшчыльняльныя склады для злучэнняў і г.д.
  • Затым у месцы размяшчэння канструкцыі (а яна павінна стаяць перад уводам контуру цёплай падлогі) усталёўваецца або самастойна збіраецца коллекторный шафа, яго памеры і канфігурацыя залежаць ад асаблівасцяў і памераў ужывальнага абсталявання.
  • Далей вузел замацоўваецца да паверхні так, каб забяспечвалася яго нерухомасць, і можна было б без працы дабрацца да кожнага элемента ў выпадку неабходнасці.

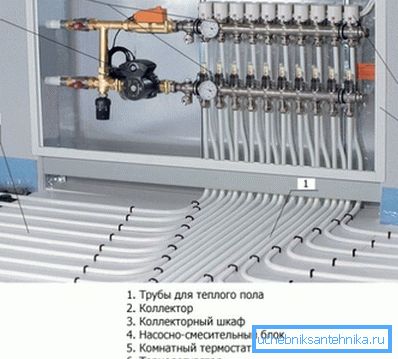

Прыкладна так павінна выглядаць сістэма ў коллекторном шафе, звярніце ўвагу, што ён можа быць і ўбудаваным
  • У першую чаргу далучаецца сістэма падмешвання, яна ідзе ад зваротнай магістралі да напорнай трубе, таксама ўсталёўваюцца ўсе патрабаваныя датчыкі. Іх можна набываць і асобна, але лепш, каб яны першапачаткова прадугледжваліся ў абранай вамі камплектацыі.

Звярніце ўвагу! Якасці і правільнасці далучэння кантрольна-вымяральнага абсталявання варта надаць самую пільную ўвагу. Ад гэтага шмат у чым залежыць бяспека сістэмы і дакладнасць яе налад у працэсе эксплуатацыі.

  • Далей далучаюцца астатнія патрубкі, гэты від работ нічым не адрозніваецца ад іншых спалучэнняў, галоўнае - старанная герметызацыя разьбовых злучэнняў.
  • Апошнім этапам з'яўляецца пробны запуск сістэмы з мэтай праверкі яе на герметычнасць і правядзення першапачатковых налад. Калі ўсё функцыянуе нармальна, то працы можна лічыць завершанымі.
Праверка працы сістэмы - абавязковы этап мантажу

выснову

Правільна падабраны, якасна усталяваны і настроены змяшальным вузел дазваляе аптымізаваць працу ацяпляльнай сістэмы і знізіць выдаткі на абаграванне. Відэа ў гэтым артыкуле больш падрабязна раскажа пра некаторых важных момантах працоўнага працэсу.
